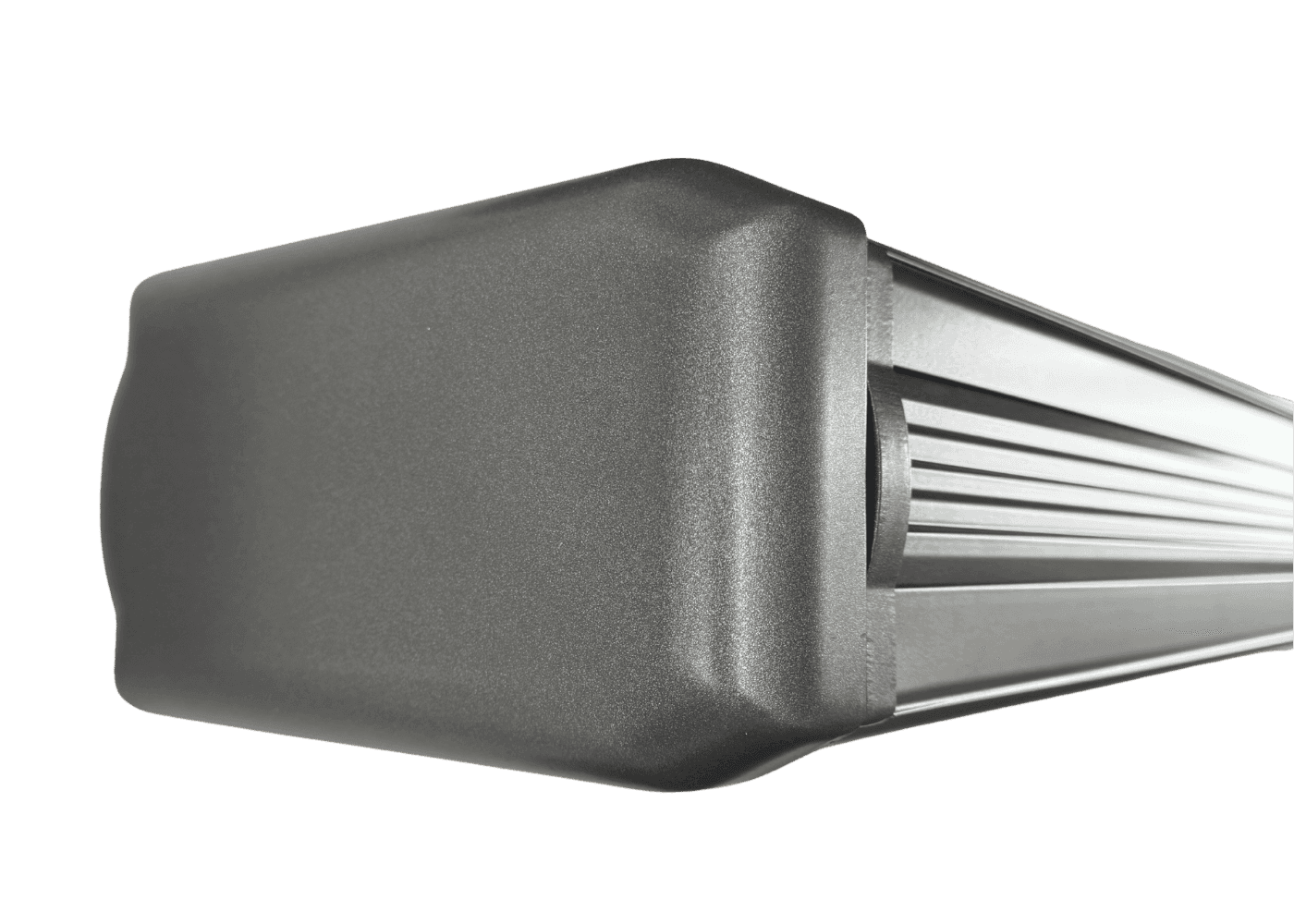

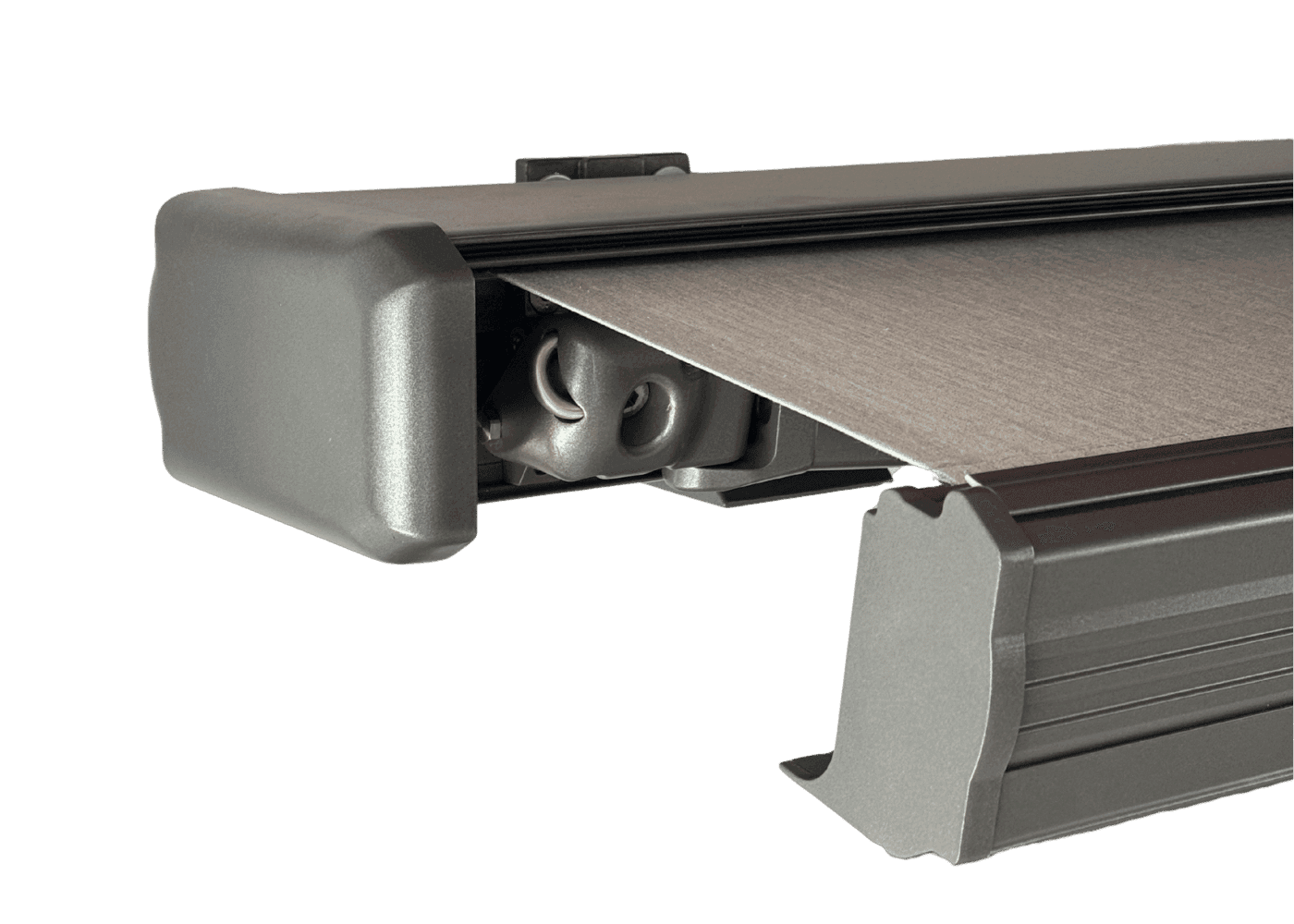

„Isabella Discus“ – Harmonie zwischen Design und Technik. Die kompakte Bauweise (ca. 13 x 25 cm) und die formschönen Aluminiumprofile sorgen für ein ästhetisches Erscheinungsbild. Markisentuch und Mechanik werden durch das rundum geschlossene System geschützt. Kipparmlager mit integrierter Hochschlagsicherung stellen beim Einfahren in die Waagerechte das Ausfallprofil sicher und sorgen dadurch für ein reibungsloses Schließen der Kassette. Beim Ausfahren der Markise kippt das Ausfallprofil wieder in die eingestellte Ausfallschräge.
Technische Daten
Breite: 200cm bis 650cm
(zentimetergenaue Maßanfertigung)
Ausfahrlänge: 150cm, 200cm, 250cm, 300cm, 350cm
(keine Zwischenmaße möglich)
Bauhöhe: ca. 16 cm (Wandmontage), ca. 18 cm (Deckenmontage)
Bautiefe: ca. 27 cm (Wandmontage), ca. 27 cm (Deckenmontage)
Eigengewicht: ca. 15 kg/Meter in der Breite
Trag- und Blendprofile aus Aluminium
Tuchwelle Ø 78mm, verzinkt, nicht sichtbar
Ausfallprofil und Gehäuseprofile aus Aluminium
Ausfallschräge von ca. 0-45° stufenlos einstellbar

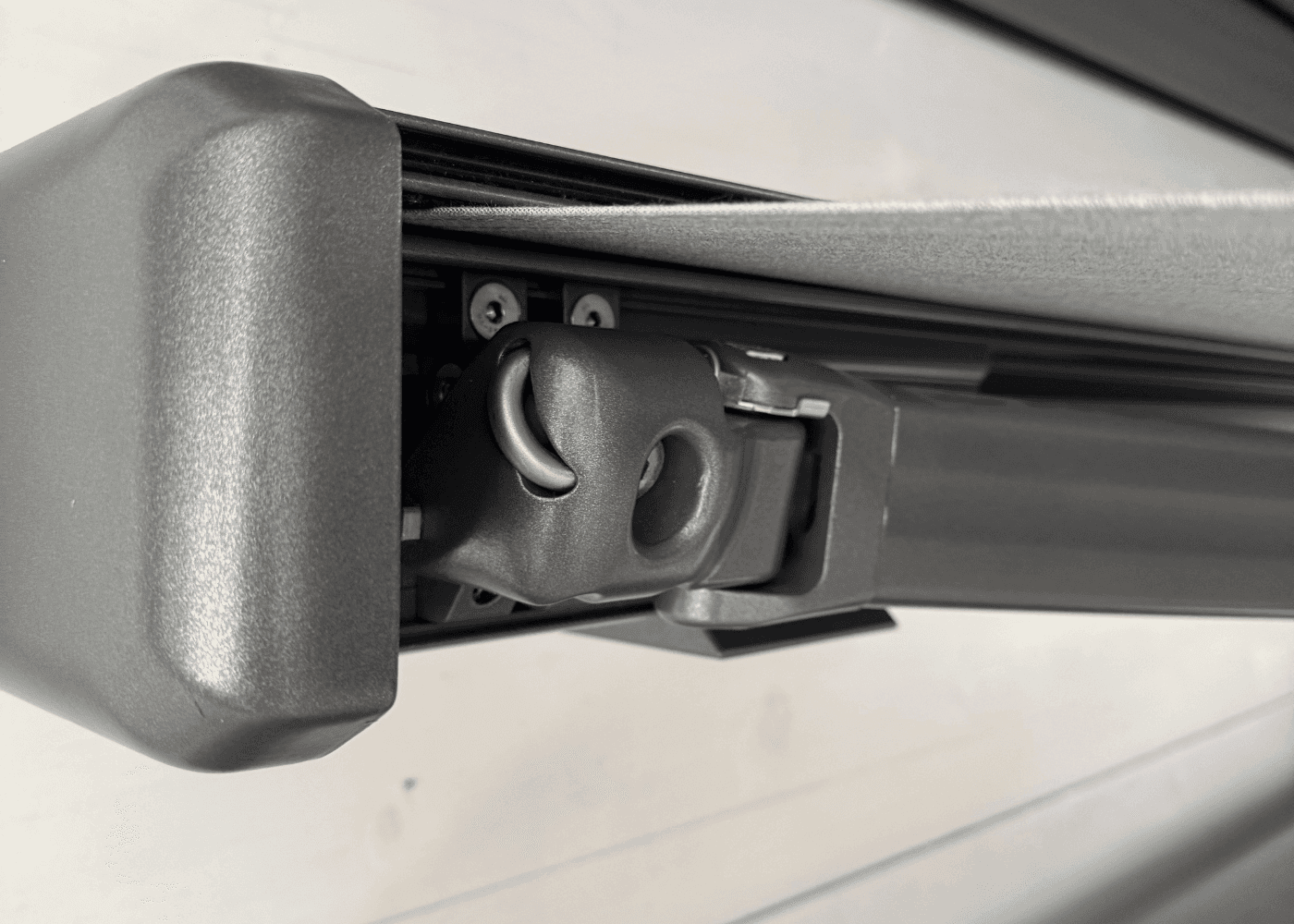

Kipparmlager mit Excenterverstellung und Hochschlagsicherung
Wartungsfreie Lager
Armgelenkteile aus Aluminium-Druckguss
Kraftübertragung im Gelenkarm durch 3 kunststoffummantelte Stahlseile
Kegelradgetriebe mit Endanschlag 4,4:1
Lieferung mit 2-teiligen Wandkonsolen als Aluminium-Druckguss
Markisentuch aus 100% Polyacryl, ca. 300g/m²,
wasser- und schmutzabweisend imprägniert
